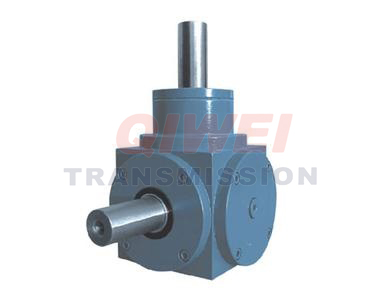

HD螺旋傘齒輪換向器產品特點:
1、箱體形狀為正六面體，能適應不同方位的安裝。
2、換向器設計使用壽命長，承載能力大，傳動平穩，噪音低齒輪線速度可高達40米/秒，傳動效率高達94%-98%。
3、弧齒圓錐齒輪采用優質低碳合金結構鋼，經滲碳淬火熱處理，并經研磨跑合，實現精度較高的硬齒面閉式傳動。
4、HD系列換向器共有七種規格。選型范圍大，輸出軸形式多樣，可滿足多種場合的需要。
5、可實現減速和增速兩種傳動方式。

一、HD螺旋錐齒換向傳動器產品介紹
  螺旋錐齒換向傳動器和換向減速器，其結構特點如下：
1、箱體形狀為正六面體，能適應不同方位的安裝。
2、換向器設計使用壽命長，承載能力大，傳動平穩，噪音低齒輪線速度可高達40米/秒，傳動效率高達94%-98%,o
3、弧齒圓錐齒輪采用優質低碳合金結構鋼，經滲碳淬火熱處理，并經研磨跑合，實現精度較高的硬齒面閉式傳動。
4、HD系列換向器共有七種規格，選型范圍大，輸出軸形式多樣，可滿足多種場合的需要。
5、可實現減速和增速兩種傳動方式。

二、型號表示法

三、傳動比計算


四、型號的選擇
1.選型計算公式:
(1)P1 N=P1 Xf(每小時起停次數不大于20次/小時)
(2)P1 N=1.2 XP1Xf(每小時起停次數21一60次/小時)
(3)P1 N≤PN
選型功率必須小于或等于許用功率
式中:P1為選型功率，P1為實際需要的功率，f為使用系數，PN為許用功率。

2.使用系數f


五、熱功率校核
1.熱功率計算:
PGN=PGXf1*f2
PGN>P1(自然冷卻)
PGN<pi(風扇或油冷卻)
 式中:f1為環境溫度系數，f2為連續工作系數，PG為換向器熱容量，P1為工作實際需要功率，PGN為換向器計算熱容量。

七、通用技術規范
1.鍵和鍵槽尺寸符合GB1095-79、GB1096-79的規定，鍵槽寬度公差:軸N9，輪轂JS9。
2.輸出輸入軸中心孔均帶螺孔，規格如下:
D=11-13mm 螺孔M3    D＞24-3Omm螺孔M10
 ＞13-16mm螺孔M5    ＞30-38mm螺孔M12
 ＞16-21mm螺孔M6    ＞38-50mm螺孔M16
 ＞21-24mm螺孔M8    ＞50-85mm螺孔M20
3.在外形安裝尺寸圖中，輸入軸、輸出軸.在轉速和扭矩允許的情況下，可將輸出軸作為輸入軸實行增速傳動。

八、選型舉例
例:攪拌器驅動用螺旋錐齒輪換向器
    攪拌器實際需要功率P1=28KW；電機功率P2=30KW，電機轉速n1=2000r/min
    傳動比i=2，換向器裝配形式為D，每天工作8小時，每小時連續工作時間為60%每小時起停6次，環境溫度為30℃。

選型:攪拌器原動機為電動機，中等沖擊負載，每天工作8/1、時，按使用系f-1.25
選型功率:PIN=P1 Xf=28*1.25=35kw(每小時起停6次)
按許用功率:選箱體型號為21, PN=52.4KW>35kw
熱功率校核:箱體21，按熱容量表PG=24KW
按環境溫度系數表:f1=0.87
按連續工作系數表:f2=1.4
PGN=24*0.87*1.4=29.2KW＞28KW
自然冷卻即可
選的型號為:HD21-2D

九、傳動比、輸入輸出轉速及許用輸入功率
