蝸輪絲桿升降機產品說明:
SWL系列蝸輪絲桿升降機具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.廣泛應用于機械、冶金、建筑、水利、化工、醫療、文體等各種行業。
SWL系列蝸輪絲桿升降機是一種基礎起更部件，具有結構緊湊、體積小、直量輕、無嗓音、安全方便、使用靈活、可靠性高、動力源廣泛、配套功能多、使用壽命長等許多優點.可以單臺或組臺使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動.今
為提高SWL系列蝸輪絲桿升降機的效率和承載能力，制定了特殊、先進工藝提高升降機的綜合性能，以滿足廣大客戶的要求。

SWL系列蝸輪絲桿升降機有不同的結構型式和裝配型式，提升高度可按用戶的要求定制。

技術參數:
1、結構型式:1型-絲桿作軸向移動;2型-絲桿作旋轉運動、螺母作軸向移動.
2、裝配型式:A型--絲桿/或螺母向上移動；B型--絲桿/或螺母向下移動
3、絲桿頭部型式:1型結構型式的絲桿頭部:I型(圓柱型)、II型(法蘭型)、m型(螺紋型)、IV型(扁頭型)
                2型結構型式的絲桿頭部:I型(圓柱型)、IQ型(螺紋型)
4、傳動比:普通速比(P).慢速比(M)，可按用戶要求定制中速比(F)
5,提升承載能力:1kN, 2.5kN, 5kN, lOkN, 15kN, 20kN, 25kN, 35kN,  50kN,  100kN, l20kN
6、絲桿的防護:1型結構:基本型(無防護)、防旋轉型(F)、帶防護M(Z),防旋轉連護M(FZ) 2型結構:基本型(無防護)

概述:
    SWL系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位調整等諸多功能.
    SWL.蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點?？梢詥闻_或組合使用.能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動。它有不同的結構型式和裝配型式，且提升高度可按用戶的要求定制。

型式、規格及表示方法:
1、結構形式
1型---絲桿作軸向移動:[絲桿移動時，分旋轉和不旋轉(F),選型時請注意區分]

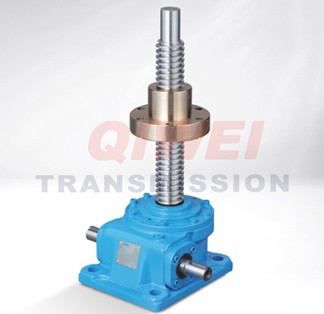

2型---絲桿作旋轉運動、螺母作軸向移動。
2、裝配型式
A型---絲桿(或螺母)在女裝底腳上面；
B型---絲桿(或螺母)在安裝底腳下面。

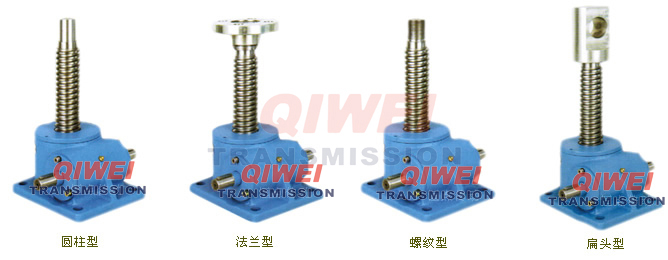

3、絲桿頭部型式
1喇結構型式的絲桿頭郎分為Ⅰ型(圓柱烈)、Ⅱ型(法蘭型〕、Ⅲ呱(螺紋型)、IV(扁頭型)四種劃式:
2塑結構型式的絲桿頭部分為Ⅰ型(圓柱型)、Ⅱ型(螺紋型)二種型式.
4、傳動比
普通速比(P)、慢速比(m)
5、提升承載能力
2.5, 5, 10, 15, 20, 25, 35, 50，100, 120(* 10kN)十種
6、絲桿的防護
1型結構有書本型、防旋轉型(F)和帶防護革型(Z)；
2型結構只有A本型。
7、型號表示方法


    根據絲桿行程和提升負荷查圖1-圖4，找出所需升降機的型號，再查提升力和提升速度表，校核提升速度是否滿足要求.
例:己知提升負荷為F=20kN。絲桿行程=400 mm，提升速度V=0.65m/min，試求所需的升降機:
    根據f=20kN，絲桿行程=400mm 查圖2,選擇SWL5升降機.再查提升力和提升速度表核對SWL5升降
    機在20kN負荷卜只允許0.526m/min的速度，只有重選大型號的升降機.再查提升力和提升速
    度表得知SWL10在20kN負荷下允許提升速度為1.44m/min而滿足要求.
說明:
      1)當版力負荷減小時，提升高度可隨之增大(兩者具體關系詳見圖2-圖4):
      2)在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同T作持續率的最人功率也      3)1型結構采用油脂潤，隨著溫度的升高應及時補充潤滑劑;
      4)表中的效率為用潤汾條件下的參數;
      5)工作期間應及時更換潤滑劑:
      6)工作環境趾度:-20℃~+80℃;
      7)在靜止狀態一般可以自鎖.
