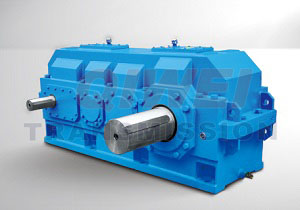

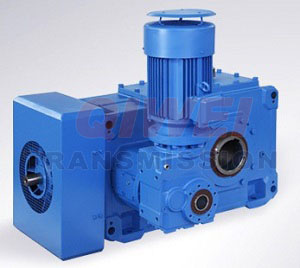

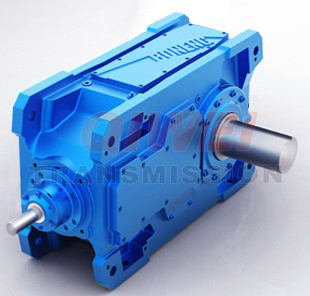

減速機,HB標準工業齒輪箱,HB減速機性能特點:

1、采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋誰齒輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。
2、H、B系列工業齒輪箱采用通用設計方案，實現平行軸、直交軸通用箱體，零部件種類減少，規格型號增加。
3、H、B標準工業齒輪箱有3~26型規格。減速傳動級數有1-4級，速比1.25-450。
4、安裝方式:底座安裝、中空軸安裝、擺動底座安裝、扭力臂安裝。
5、輸入方式:電機聯接法蘭、軸輸入。
6、輸出方式:帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。
7、可按客戶要求配逆止器.和R、K系列組合得到更大的速比。
技術參數:
速比范圍:H系列1.25-450，B系列5-400
扭矩范圍:H系列2-900 kNm。B系列5.8-900 kNm
功率范圍:H系列4-5000 kW，B系列2.8-3000kW

H、B系列工業齒輪箱概述
1) H、B齒輪箱采用通用設計方案，可按客戶需求變型為行業專用的齒輪箱。
2)實現平行軸、直交軸、立式、臣卜式通用箱體，零部件種類減少，規格型號增加。
3)采用吸音箱體結構、較大的箱體表面積和大風扇、圓柱齒輪和螺旋錐一i輪均采用先進的磨齒工藝，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。
4)輸入方式:電機連接法蘭、軸輸入。
5)輸出方式:帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。
6)安裝方式:臥式、立式、擺動底座式、扭力臂式。
7) 11, B系列產.nIII有1^-26型規格，減速傳動級數有1-4級，速比1.25 --450,和CR, K, 5系列組合得到更大的速比。

符號說明
ED=每小時工作周期，以百分比表示，如ED=60%/h
fl=被驅動設備系數(表1)
f2=原動機系數
f3=蜂植扭矩系數
f4、f5=環境溫度系數(表2、3)
f6、f7海拔高度系數(4、5)
f8=齒輪箱供油系數(表6)
f9、f10、f11、f12=熱容量系數(表7、8、9, 10)
a1二型號系數(表11)
a2=速比功率(表12)
P1=輸入功率
PG1=不帶輔助冷卻裝釋的齒輪箱熱容量
PG2=帶冷卻風扇裝置的齒輪箱熱容以
PG3=帶內置式冷卻盤管的齒輪箱熱容量
PGI=帶內釋式冷卻盤管和風扇的齒輪箱熱容量
